石油流量的測量
(1)石油流量測量的特點。石油是國民經濟的血液，一年數億噸的石油在采集、輸送儲存、加工及分配等各個環節需要用大量的流量測量儀表。由于石油在各個不同環節所表現出來的特性差別很大，計量數據用途也有不同，所以儀表選型、使用等也有很大差異。
與其他液體計量相比，石油流量測量有下列主要特點。石油品種較多，不同品種之間差異較大。
a.中低黏度石油產品如煤油、柴油,黏度不高，溫度不高，流體潔凈，對測量無苛刻的要求。
b.高黏度油品如原油、重油、渣油等，黏度較高，為了便于輸送，往往被加熱到較高溫度。流體中含有固態雜質，流量測量前須嚴格過濾。
c.低黏度油品如汽油、液化石油氣，黏度很低。
②計量精確度要求高。用于貿易結算的油品計量，必須達到規定的精確度，以保證供需雙方的利益。GB17167規定，分廠(車間)和重點用能設備能耗考核用汽油、柴油、原油計量應達到0.5%R精確度;進出企業結算用汽油、柴油、原油計量應達到0.35%R精確度，而在大宗油品計量中，計量精確度的要求更高，意義更大。例如經原油交接計量站計量的原油，一個站每年約為數百萬噸，千分之一的誤差就將引起每年100萬元的結算差額。
③應考慮在線實流校準。用于石油計量的流量計，一般口徑較大，拆下送檢極不方便，一般應有實流校準設施或留有連接標準表的接口，以便進行在線實流校準。
④質量流量測量。大多數情況下以質量流量結算。
⑤ 流體易燃易爆。
(2)儀表的選型和使用
①容積式儀表的使用。容積式流量計在石油產品的計量方面有悠久的使用歷史，石油行業積累了豐富的經驗，其中ISO2714:1980《液態烴--用除計量泵以外的定排量(容積式)儀表系統的體積測量》就包含了很多實踐經驗。容積式流量計在石油計量中具有獨特的優勢，關鍵原因是流體本身的自潤滑作用，使這種儀表能長期、穩定運行，而且精確度高，范圍度較大(一般可達10:1)。
石油計量用的容積式流量計常用的有橢圓齒輪式、腰輪式、螺桿式、旋轉活塞式、刮板式等多種，不同的種類其口徑、范圍和適用的流體黏度也不同。
容積式流量計選型和使用中應注意如下幾點。

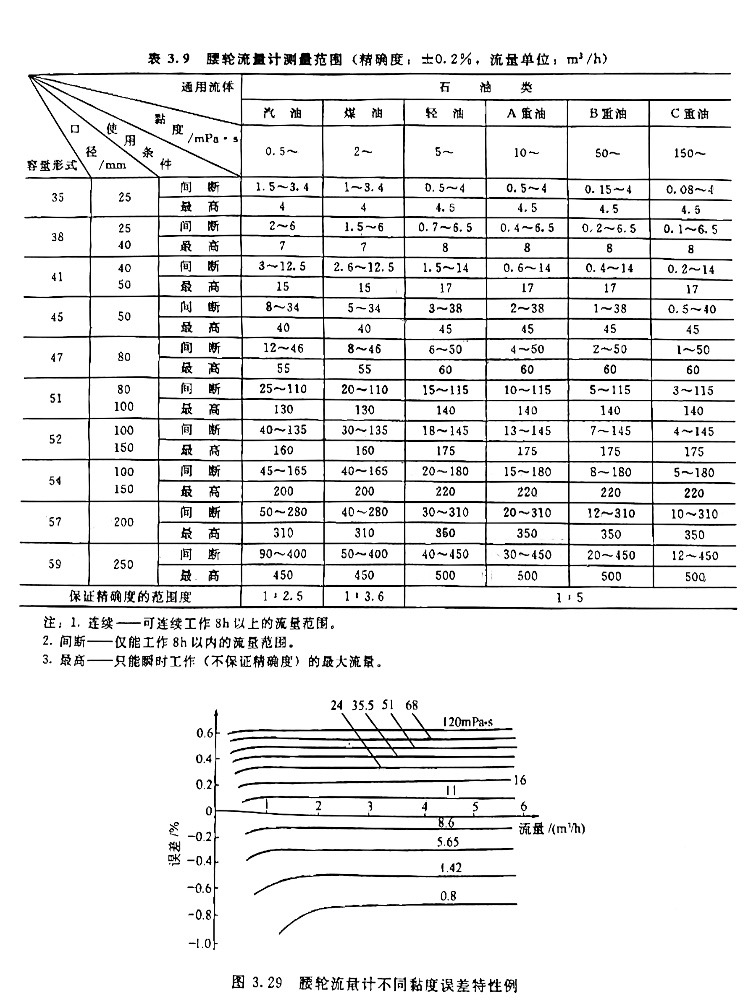

a.精確度與流量范圍度有關。同一臺儀表如果額定精確度等級較高，只能在較低的范圍度內得到，如果想得到較大的范圍度則必須要降低精確度等級。例如，各類轉子式液體儀表范圍度為5:1時，基本誤差為士0.2%R;范圍度為10:1時，則降為士0.5%R。表3.9是不同口徑0.2級腰輪流量計在不同油品條件下應用能獲得的流量范圍。
b.流體黏度對測量誤差有一定影響。與渦輪流量計等其他流量計相比，黏度影響較小，此外，還與許多其他流量計隨黏度增大而誤差增大不同，黏度增大因間隙間泄漏減小而性能改善。圖3.29所示是液體黏度對一臺腰輪流量計基本誤差的影響。
從圖中可看出，在0.8~11mPa·s黏度范圍內，黏度影響較大，黏度從5.65mPa·s下降到0.8mPa·s，誤差負向增大約0.5%;在11~51mPa·s時，黏度對儀表誤差仍有明顯影響;黏度大于51mPa.s時，黏度對誤差影響已不明顯。上述只是實驗一例，間隙不同，黏度影響程度也不同。由此可見，精確度要求越高的測量，越要注意黏度帶來的誤差影響。
對于0.2級精確度容積式流量計，測量過程中黏度不能有很大變化，才能保證精確度。圖 3.29 所示的是流體黏度在一個較寬廣的范圍內變化時被試儀表所表現出來的誤差，而在實際應用中，一個具體的測量對象其流體黏度變化范圍是比較窄的，用戶在訂貨的時候要向制造廠提供具體黏度數據，制造廠對產品校準時，設法將常用黏度條件下的誤差校正到最小。

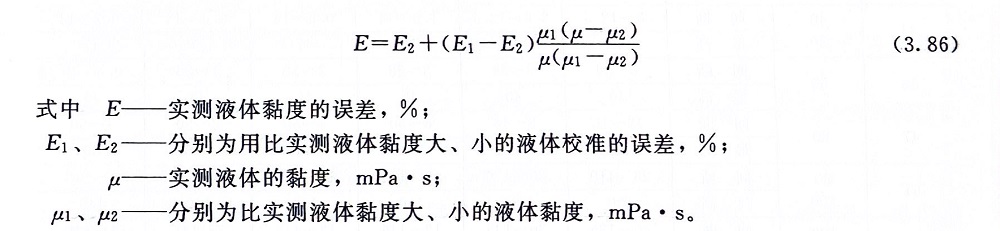

容積式流量計校準時的液體黏度與實際使用的液體黏度應盡量接近，但往往做不到這一點，因為一套標準裝置要為各方面的用戶服務，要用來校準多種類型的流量計。此時可用兩種黏度上下相鄰的液體校準，再按下式用線性內插方法求得誤差。
c.不同型式的儀表適用黏度范圍有較大差異。用于油品測量的容積流量計常用的有橢圓齒輪式、腰輪式、螺桿式、刮板式、旋轉活塞式等，其中螺桿式對高黏度流體的適應性最佳。
d.流體溫度對測量誤差的影響。容積式流量計的測量誤差同儀表計量室容積和間隙大小密切相關。流體溫度升高時，計量室容積增大。轉動部件每轉一周，通過儀表的液體量相應增大。例如橢圓齒輪流量計計量室和齒輪均為鑄鋼時，測量值變化+0.36%/10℃;均為鑄鐵時，測量值變化+0.33%/10℃;計量室為鑄鐵，齒輪為鑄鋁時，則為+0.14%/10℃。
e.壓力損失及黏度對壓力損失的影響。容積式流量計是由流體能量來推動測量元件，因此帶來相當高的壓力損失。此壓力損失要比同樣口徑和流量的渦輪式或其他有阻礙流量計大。液體用儀表在最大流量時黏度為1~5mPa·s，液體的壓力損失在20~100kPa之間。若黏度增加，壓力損失隨著增加。
壓力損失 △p與流量q之間的關系可用 △p=kqn表示(其中k為系數，n為指數)。黏度在5mPa·s以下時n=2，在500mPa·s以上時n=1;在兩者之間時，n=1.9~1.1。

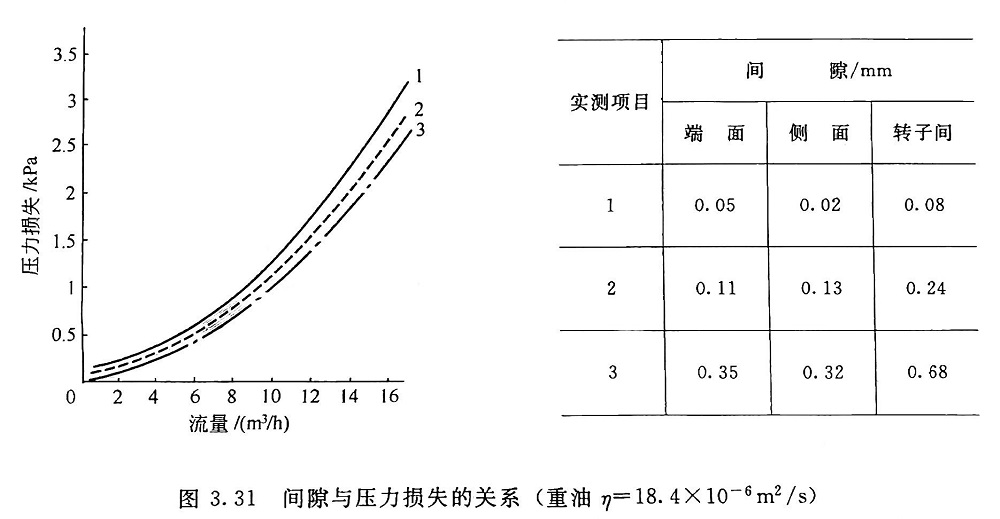

f. 間隙對壓力損失的影響。在轉子式容積流量計中，轉子同殼體之間的間隙直接影響壓力損失。在測量高黏度介質時，有時采用加大轉子與殼體之間間隙的方法，以減小由黏性而引起的剪切力，降低壓力損失。圖3.31所示為同一種黏度、同一口徑、不同間隙的腰輪流量計的△p=f(q)曲線。
g.用于測量液化石油氣時需特殊處理。液化石油氣(LPG)槽車發送，加油站加液常用容積式流量計(如螺桿式)計量。石油氣的組成以丁烷為主，常處于氣液平衡狀態，環境溫度變化引起LPG溫度相應變化，從而使得其壓力相應變化，夏季壓力常高于2MPa，此壓力還受其組成影響。LPG的密度較小，介于0.51~0.58g/cm3之間，是其組成、溫度和壓力的函數。
LPG的黏度很低，低于汽油的黏度0.7mPa·s很多，僅為0.10~0.17mPa·s。用水(黏度約1mPa·s)校準的容積式流量計用于測量LPG，僅黏度影響就可能帶來-0.5%左右示值偏差和最小流量值升高;此外，還有潤滑性差帶來的影響。為了改善這種影響，儀表必須有外加潤滑劑的潤滑系統。由于LPG處于氣液平衡狀態，故壓縮系數較大，壓力升高體積壓縮達(0.44~0.73)%/MPa,常用適當?shù)姆椒ㄓ枰匝a償。
LPG系統在任何時候即使停止運行，儀表、泵等也需充滿液體，盡量避免空管或半空。因為未充滿時液體蒸發，在儀表等器件表面析出沉積物，沉積垢屑將磨損儀表，縮短使用壽命。
h.預防轉子卡死。轉子式容積流量計轉子一旦卡死，液體就無法通過，因此在設計、操作和維護時都應注意，預防轉子卡死。
在設計階段應考慮在儀表前加裝過濾器，如果液體中固體較多，可分多級過濾，前級濾網目數少，后級濾網目數逐級增多。在維護時應注意過濾器的定期排放清理。如果沒有停車排放的機會，可并聯設置過濾器，用閥門切換輪換清理。

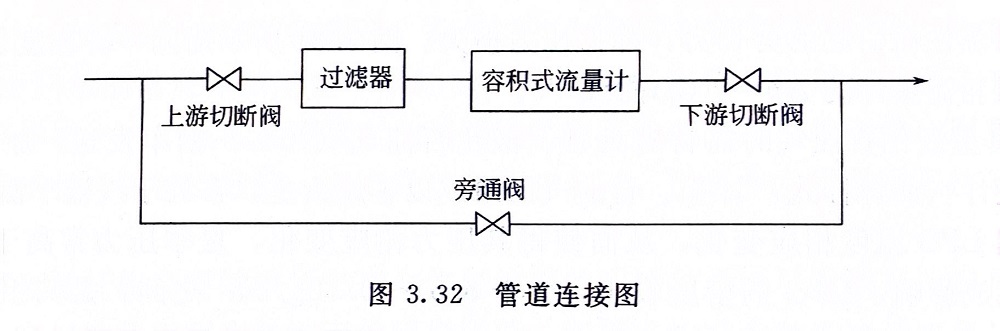

儀表投運時應謹慎操作，切換速度不能太快，防止熱沖擊對機械部件的損傷。還應防止因操作不慎引起流量計兩端過大的壓差，導致儀表損傷。正常的操作順序應是先打開旁通閥(如圖3.32所示)，沖走管道內可能存在的焊渣、鐵銹等，然后緩慢開啟上游切斷閥，讓儀表溫度緩慢升高(如果流體是經預熱的)，待溫度平衡后，緩慢開大下游切斷閥，最后徐徐關閉旁通閥，并注意觀察流量示值，不讓流量超過上限值太多。
對于鍋爐等設備燃油計量用的容積式流量計，為了防止斷油帶來嚴重后果，往往采用兩路供油，并分別測其流量，也可采用兩臺流量計并聯使用。
用蒸汽沖洗管道時，禁止蒸汽通過流量計。
i.容積式流量計的缺點。容積式流量計的缺點除了上面所述轉子易卡而影響通液之外，主要還有下面幾點。
1.結構復雜，體積大，笨重，尤其是口徑較大時，體積龐大，故一般只適用于中小口徑。
2.由于高溫條件下零件熱膨脹、變形，低溫條件下材料變脆等問題，容積式流量計不適用于高低溫場合，流體溫度范圍只能達到-30~160℃，壓力最高10MPa。
3.對流體潔凈程度要求高，當含有顆粒等各種固形物時，流量計上游須裝濾網目數足夠多的過濾器，并要經常清理，維護工作量大。
4.轉動部分長期運轉，引起機械磨損，一般都導致計量誤差增大。
5.部分型式容積流量計(如橢圓齒輪式、腰輪式、旋轉活塞式)在測量過程中會引起流動脈動，較大口徑儀表噪聲較大，甚至使管道產生振動。
②不同類型容積式儀表的特點

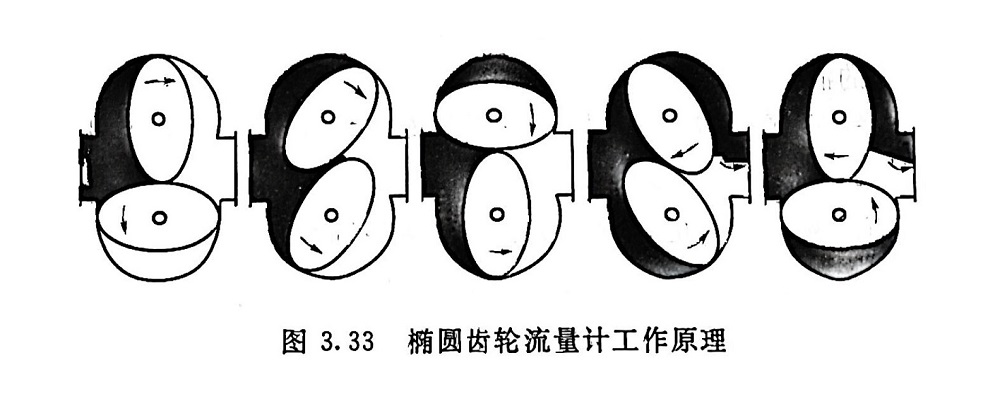

a.橢圓齒輪流量計。安裝在計量腔內的一對相互嚙合的橢圓齒輪，在流體的作用下交替相互驅動，各自繞軸旋轉。齒輪與殼體之間有一新月形計量室，齒輪每轉一周就排出4份固定的容積，因此由齒輪的轉動次數就可計出流體流過的總量。其原理如圖 3.33 所示。
橢圓齒輪流量計對流體的清潔度要求較高，如果被測介質過濾不清，齒輪很容易被固體異物卡死而停止測量。其另一不足之處是齒輪既作計量之用又作驅動之用，使用日久齒輪磨損后，齒輪與殼體之間所構成的新月形計量室容積相應增大，齒輪與殼體之間的間隙也相應增大(導致泄漏增大)，這兩個因素都使得儀表示值偏低。在儀表超負荷運行時，磨損加速，上述情況變得更加嚴重。
對于高黏度液體，儀表的活動測量元件負荷增加。橢圓齒輪流量計為了減少液體在齒隙間擠壓負荷，有時在齒輪上開若干溝槽卸荷(≥150mPa·s時)，大于500mPa·s時，則采用缺齒的橢圓齒輪。

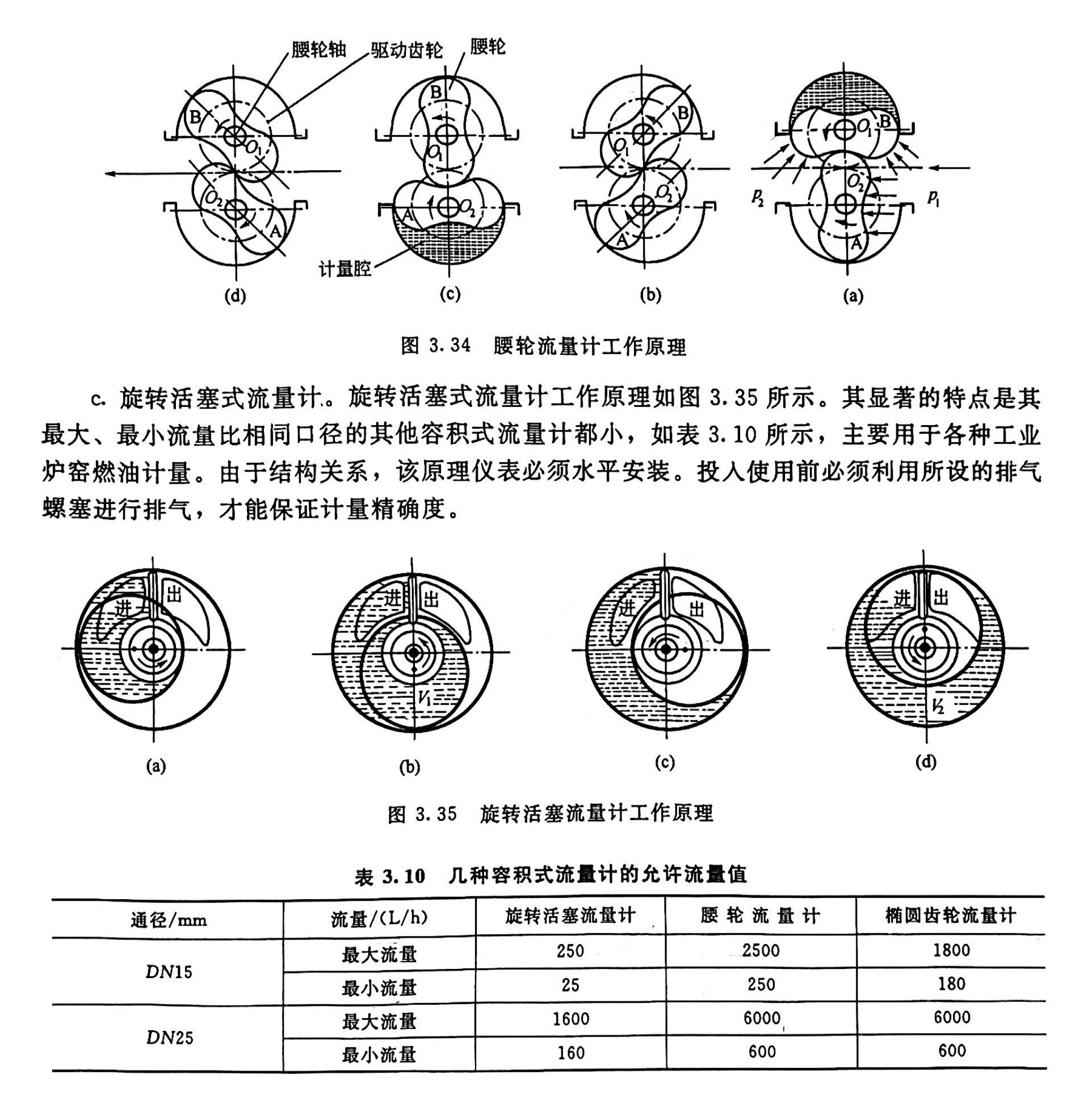

b.腰輪流量計。在腰輪流量計中，由腰輪同殼體所組成的計量室和腰輪轉數實現計量，其原理如圖 3.34所示。
由于同計量精確度密切相關的是腰輪，而驅動由專門的驅動齒輪擔任，因此，驅動齒輪的磨損不影響計量精確度。另外，根據力學關系分析，主動輪對從動輪的驅動，驅動力由驅動輪傳遞，兩個腰輪之間無明顯摩擦，所以腰輪磨損極微小，這一特點使得腰輪流量計能長期保持較高的測量精確度。
